【科普】详细讲讲 虚函数表 与 RTTI

我曾在讲解VMT Hook(https://bbs.csgocn.net/thread-946.htm)的帖子中讲解过虚表

但是那篇帖子的图片被图床删了，因此我重新写了这篇帖子

如果在阅读过程发现文章错误之处，或有疑问，欢迎留言



目录



多态

#include <iostream>

// 万能遥控器接口
class IRemoteControl {
public:
  // “开关”对于不同设备有不同实现
    virtual void power() {
        std::cout << "POWWWWERRRRR\n";
    }
    virtual ~IRemoteControl() {}
};

// 电视
class TV : public IRemoteControl {
public:
    void power() override { // `override` 确保我们正确地重写了基类函数（实现了设备对应的功能）
        std::cout << "电视\n";
    }
};

// 空调
class AirConditioner : public IRemoteControl {
public:
    void power() override {
        std::cout << "空调\n";
    }
};

void pressPowerButton(IRemoteControl* device) {
    std::cout << "电源按钮按下...\n";
    device->power(); // 多态发生在这里，运行时决定调用哪个（设备的）power函数
}

int main() {
    TV myTV;
    AirConditioner myAC;

    pressPowerButton(&myTV); // 传递的是TV
    pressPowerButton(&myAC); // 传递的是AC

    return 0;
}

静态绑定（编译时）：

上文代码段解释：如果 `power()` 不是虚函数，`device->power()` 将永远调用 `IRemoteControl::power()`，因为编译器只知道 `device` 是个 `IRemoteControl*` 类型的指针
类似情形的反汇编表现：（a1为类指针）


动态绑定（运行时）：

上文代码段解释：因为 `power()` 是虚函数，程序会在运行时检查 `device` 指针实际指向的对象类型（是 `TV` 还是 `AirConditioner`），然后调用该类型的 `power()` 方法
类似情形的反汇编表现：
a1为类实例的指针。在反汇编中，[a1] 表示对 a1 指针进行解引用。如果 a1 是 this 指针（即对象实例的地址），那么 [a1] 操作读取的就是对象内存布局最开始的那个数据，也就是 vptr（虚表指针）
 [对象: myTV (实例化TV)]
+---------------------------+
| vptr (指向TV的虚表)        +-----------------> [TV的虚表]
+---------------------------+
| (其他TV成员...)       |
+---------------------------+
然后1432LL就是我们目标虚函数位于虚表中的偏移（由于是x64平台的，所以我们/8，也就是179），所以这个虚函数为a1所对应虚表中的[179]（*vptr[179]）

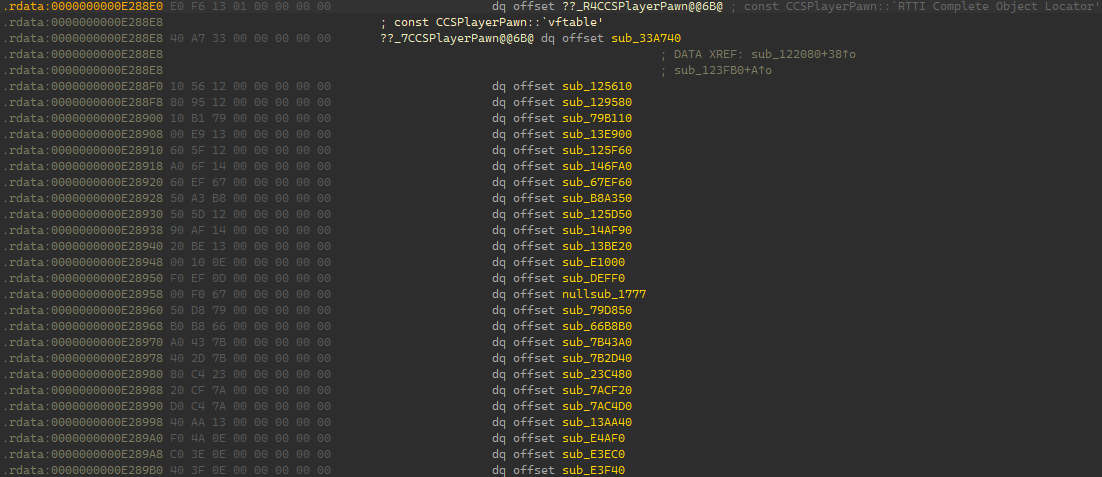

虚表

我们可以看出来虚表中的虚函数储存于一个连续的内存中，因此我们将虚表视作指针数组（void**）（你大多数时候看到的虚表指针解指针可能为：*(void***)(...)，因为这是针对指向指针数组（void**）的指针（void***）的解指针）
可以这样分层理解：我们拿到的对象实例指针（this）可以看作 Class* 类型，它指向对象实例。对象实例的第一个成员是虚表指针（vptr），它的类型是 void**。所以，this 指针实际上指向一个void**类型的地址。当我们想通过this指针去操作虚表时，就需要一个能指向“指向虚表的指针”的指针，也就是 void***

因此我们只需要取到虚表的VA（xxx.dll + RVA），然后将VA + offset就可以得出虚函数指针（void*）

注意：

ida 8+ pro反编译windows的二进制文件时image base默认是0x180000000

C++ 提供了 RTTI (Run-Time Type Information) 机制，允许我们在运行时查询对象的类型，最常见的应用就是 `dynamic_cast` 和 `typeid`

`dynamic_cast<TV*>(device)` 能成功，就是RTTI在起作用

为了高效实现，编译器再次利用了现有的虚表机制，将 RTTI 信息放置到虚表结构中。我们可以把 RTTI 信息看作是虚表的户口本，记录了类的继承关系、类名等关键信息

这种存储方式，直接导致了不同编译器的虚表布局出现了分歧

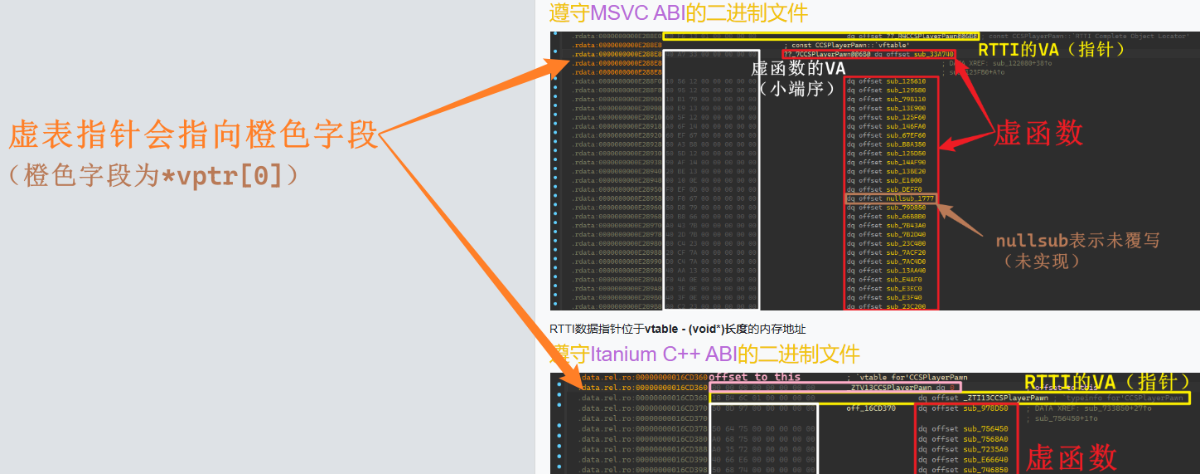

不同ABI（MSVC 与 Itanium C++）的虚表RTTI结构差异

准确来说，ABI分为C ABI和C++ ABI

gcc/llvm编译windows平台的二进制文件时，他的C ABI会强制遵守MSVC ABI规定，但其C++ ABI依旧使用Itanium C++标准（所以虚表RTTI结构差距依旧存在）

勘误：截图中的VA是错误的，都应是RVA

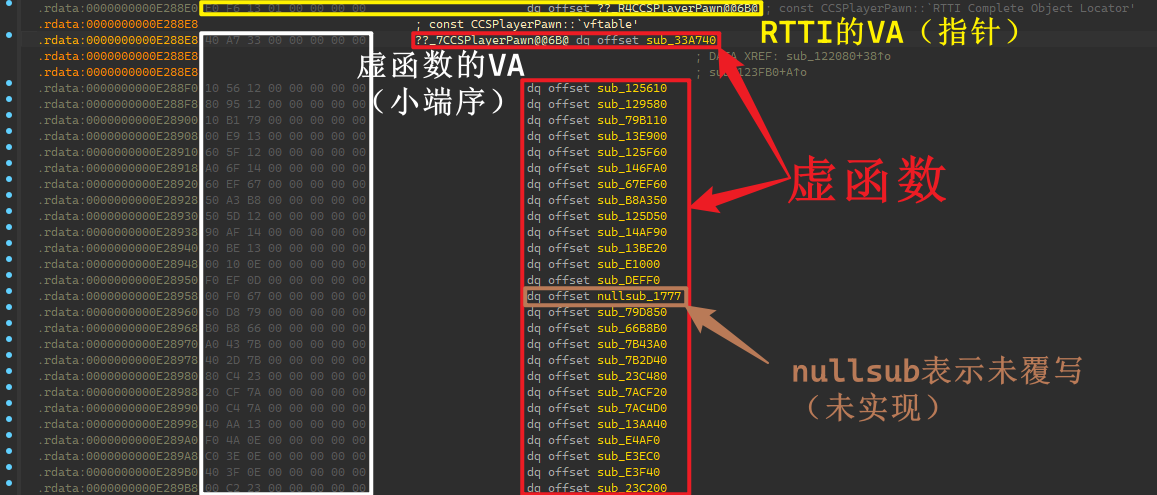

遵守MSVC ABI的二进制文件

RTTI数据指针位于vtable - (void*)长度的内存地址

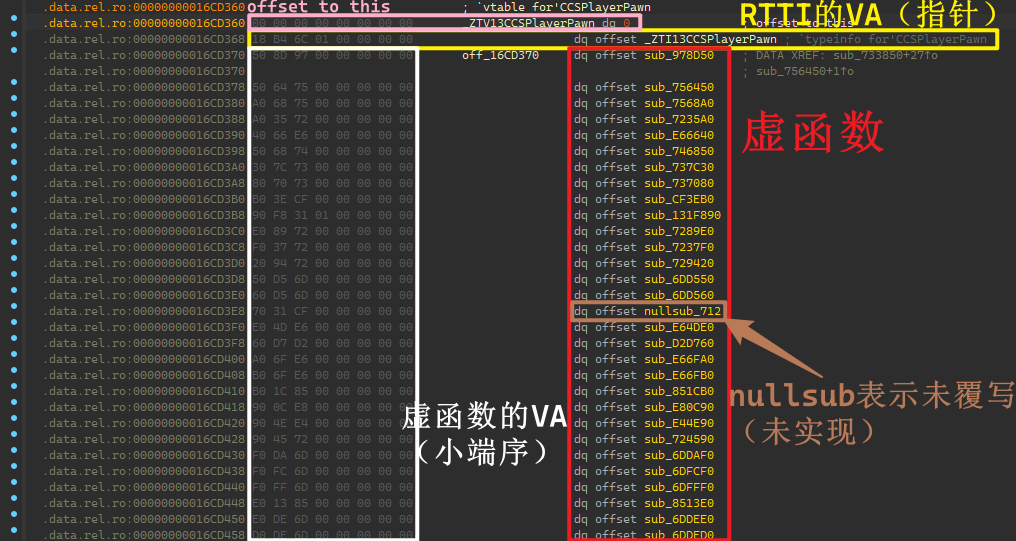

遵守Itanium C++ ABI的二进制文件

RTTI指针位于vtable + (void*)长度的内存地址

（因此gcc/clang编译的二进制文件，虚函数一般从虚表中的[2]（*vptr[2]）开始，[0]是offset_to_top（通常为0），[1]是RTTI数据指针）
